Fasádní systém s lamelou RHOMbus 26x90mm; Typové označení LWR-VPN-VWL-210-001

Detailní popis produktu

Kalkulace předpokládané spotřeby:

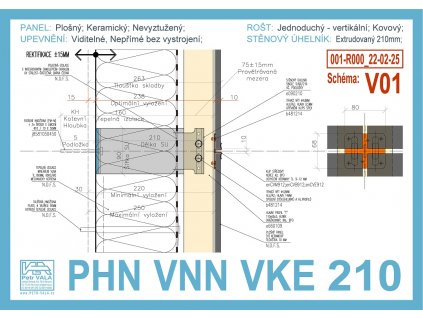

SKLADBA fasádního systému (Schéma V01, H01):

- Čistá plocha obkladu (ČPO): 100 m2 (do plochy jsou započteny všechny obkládané plochy - ostění, nadpraží a další);
- Materiálová rezerva (MR): doporučeno 10-20% (Prořez, ztratné, rizika spojené s dodatečným doobjednáním materiálu);
- Rezerva na krytí zvýšené spotřeby materiálu vlivem nepravidelných ploch (RNP): doporučeno 5 - 20%;
- Celková výměra, ze které je kalkulováno množství dodávaných prvků: ČPO x koeficient MR+RNP;

01) Profil RHOMbus 26x90mm; Délka: 4m; Spotřeba: 11,10 bm/m2 (Při krycí šířce 90mm); Koeficient MR+RNP: 1,20; Množství: 1.332 bm / ČPO (100x11,1x1,2);
02) Profil podkladní lať 40x90mm; Délka: 4m; Spotřeba: 1,54 bm/m2 (Při osové vzdálenosti 650mm); Koeficient MR+RNP: 1,30; Množství: 200 bm / ČPO (100x1,54x1,3);
03) Vrut pro tvrdá dřeva (VTD); Nerez 5x60mm (bal. 100 ks); Spotřeba: 17,10 ks/m2 (11,1x1,54); Koeficient MR+RNP: 1,30; Množství: 2.300 ks / ČPO (100x17,1x1,3=2223);
04) Vrut s hřibovou hlavou; Nerez A2 4,8x38mm (bal. 100 ks); Spotřeba: 3,42 ks/m2 (2x1,71); Koeficient MR+RNP: 1,30; Množství: 500 ks / ČPO (100x3,42x1,3=445);
05) Stěnový úhelník ocelový - lisovaný SU80/210 (černé provedení, podložka 6mm); Spotřeba: 1,71 ks/m2 (0,65x0,9;±0,1); Koeficient MR+RNP: 1,30; Množství: 222 ks / ČPO (100x1,71x1,3=222);
06) Kotevní šroub 7x109 s límcem a hmoždinou (bal. 25 ks); Spotřeba: 1,71 ks/m2; Koeficient MR+RNP: 1,35; Množství: 250 ks / ČPO (100x1,71x1,35=230);
07) Síť proti hmyzu (černá); Rozměr: Šířka 1,2bm, návin 30 bm(role 36m2); Spotřeba: 1,0 m2; Koeficient MR+RNP: 1,25; Množství: 4 role (144m2) / ČPO (100x1x1,25=125);
08) Držák izolace EJOT DH dvojitý (bal. 300 ks); Spotřeba: 4,17 ks/m2 (1,39x3); Koeficient MR+RNP: 1,30; Množství: 600 ks / ČPO (100x4,17x1,3=542);
09) Pojistná izolace UV stabilní Illbruck ME 011; Šířka 1,5 bm, návin 50bm (role 75m2); Spotřeba: 1,0 m2;Koeficient MR+RNP: 1,25; Množství: 2 role (150m2) / ČPO (100x1x1,25=125);
10) Lepící páska (černá); Illbruck ME315 (páska 25 bm); Spotřeba: 0,5 bm/m2; Koeficient MR+RNP: 1,25; Množství: 1,25 m2;  Množství: 3 pásky (75bm) / ČPO (100x0,5x1,25=62,5);
-----
11A) Strojně prováděný nátěr RHOMbus 26x90mm; NP: 0,210 m2/bm; LAZURA transparentní - dvouvrstvý, oboustranný nátěr; Celková NP: 560 m2 / ČPO (2x0,21x1.332);
11B) Strojně prováděný nátěr LAŤ 40x90mm; NP: 0,256 m2/bm; LAZURA černá - dvouvrstvý, oboustranný nátěr; Celková NP: 102 m2 / ČPO (2x0,256x200);
-----
Kalkulace neobsahuje:

Dodávku tepelné izolace; Provedení tahové zkoušky pro ověření únosnosti kotvení; Prvky a příslušenství potřebné k provedení ukončení fasádního systému;

Poznámka:

a) Specifikace dodávaných prvků je v příloze doplněna formou technického listu, montážního návodu a produktových listů;
b) Kalkulace předpokládané spotřeby, uvedená výše rezervy (materiálové a nepravidelné plochy) má nezávazný charakter a tedy jako dodavatel negarantujeme správnost tohoto výpočtu, který je potřeba ověřit formou výpisu prvků zpracovaný v rámci dodavatelské dokumentace;
c) Množství a cena dodávaných prvků bude zaokrouhlena na jednotky dle obsahu balení (například síť proti hmyzu o šířce 1,2m obsahuje v balení 36m2);

UKONČENÍ fasádního systému (Schéma V02-V05, H02-H04):

Schéma vertikální V02) PARAPET;
Schéma vertikální V03) NADPRAŽÍ;
Schéma vertikální V04) SOKL;
Schéma vertikální V05) ATIKA;

Schéma horizontální H02) OSTĚNÍ;
Schéma horizontální H03) NÁROŽÍ;
Schéma horizontální H04) KOUT;

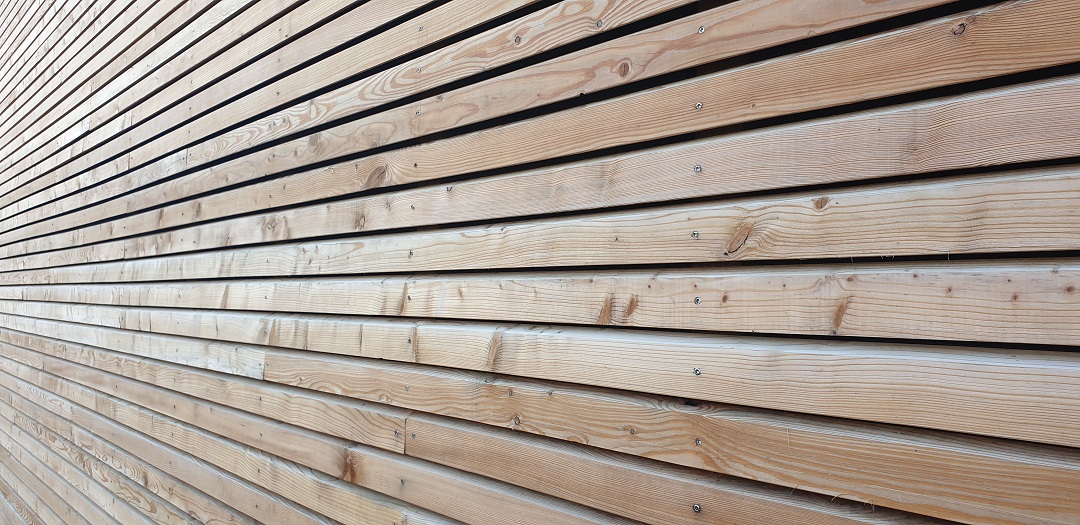

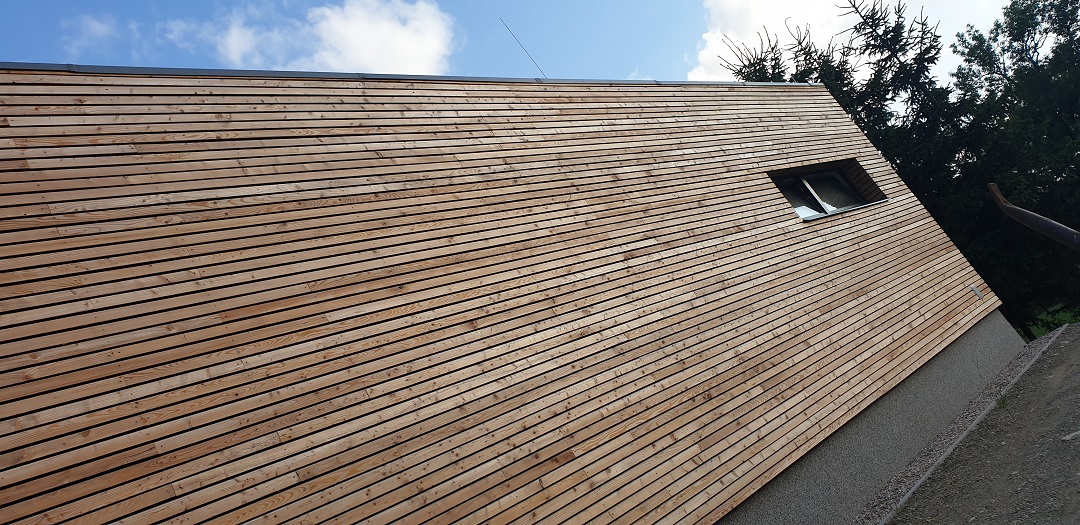

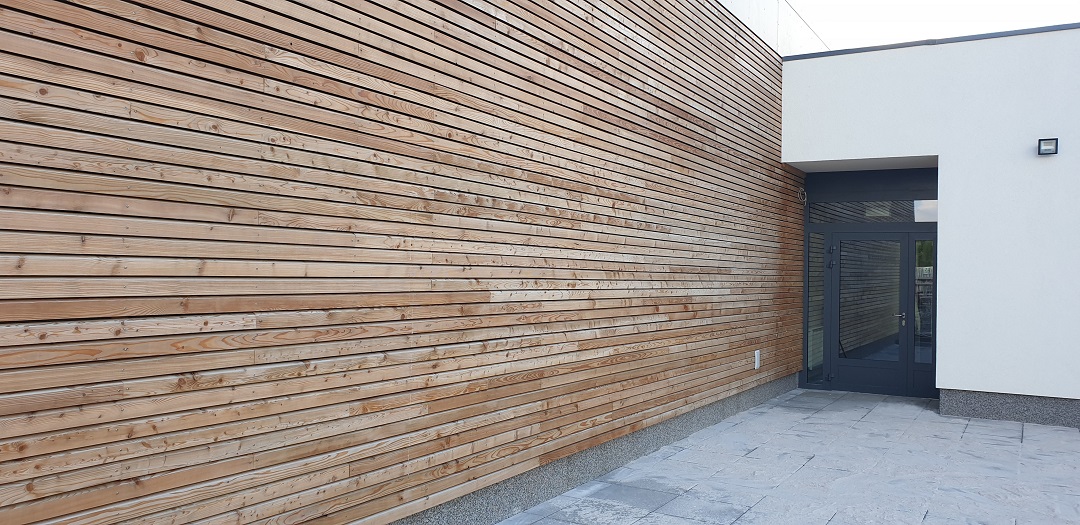

Ukázka:

Rozpočtové sady:

Při zpracování projektové dokumentace se architekti a projektanti potýkají s problémem absence ceníku stavebních prací, který by obsahoval potřebné specifikace, ceny dodávek a prací spojených s přípravou a realizací fasádních systémů.

Rozpočtová sada umožňuje projektantovi stavební části jednoduchým způsobem vytvořit specifikaci fasádního systému a sestavit kontrolní rozpočet.

	Fasádní lamela RHOMbus (RBAR2); Rozměr 26x90mm; Jesenický modřín (JMD); Vlhkost 16±3%;Délka: 4,0 bm, Kvalita a jakost: Kvalita: AB; Jakost: I.Související produkty: 4 (od 3 Kč)	Základní výrobní program		96,20 Kč / m	128 138,40 Kč  Odstranit z košíku
	Lať hoblovaná (LTAR2); Rozměr 40x90mm (Hrana R2); Jesenický modřín (JMD); Vlhkost 16±3%;Délka: 4,0 bm, Kvalita a jakost: Kvalita: AB; Jakost: I.Související produkty: 16 (od 1,70 Kč)	Skladem		176,66 Kč / m	35 332 Kč
